大気・水・環境負荷分野の環境影響評価技術(III)TOPへ戻る
環境項目 | 水象 | 技術等の 種類 |
調査 |
---|---|---|---|
技術等の名称 | 河川低水流況観測技術 | ||
技術等の概要 | 河口感潮部や堰の背水影響区間では、水面勾配の変動、流速分布の短期変動や流向の逆転等のため、従来型の回転式流速計を用いた流速測定や、通常のH-Q曲線式による水位観測値からの流量への変換が困難である。 きめ細かな河川の水量・水質管理に対する社会的要請の高まりを受け、特に、下流部における低水観測の精度向上が重要な課題となっている。 現在、超音波流速計や超音波ドップラー流速分布計(ADCP)等の流速観測技術の進歩を背景に、低水流況把握精度の改善を行っている。 | ||
調査・予測の 必要条件 |
|||
適用範囲 | 河川下流域 低水流況 |
||
課題 | |||
参考文献 | 金子誠・吉谷純一・鈴木俊朗・松浦達郎:低水観測精度の向上方策に関する調査.建設省土木研究所 平成9年度成果概要. | ||
備考 |
環境項目 | 水象 | 技術等の 種類 |
調査 |
---|---|---|---|
技術等の名称 | 河川流況観測技術 (流量観測の省力化) |
||
技術等の概要 | 流量観測精度向上および省力化のため、ラジコンボート(RCボート)に搭載した超音波ドップラー流速計(ADCP)の開発を行っている。 | ||
調査・予測の 必要条件 |
|||
適用範囲 | |||
課題 | |||
参考文献 | 金子誠・吉谷純一・新行内利隆・松浦達郎:流量観測技術の向上に関する調査.建設省土木研究所 平成9年度成果概要. | ||
備考 |
環境項目 | 水象 | 技術等の 種類 |
調査 |
---|---|---|---|
技術等の名称 | 簡易型波浪監視計 (浅海域の波浪観測) |
||
技術等の概要 | 本波浪監視計は、浅水深における波浪諸元を簡易かつ安価に観測することができ、なおかつリアルタイムでモニターできる。 (機器構成) ・ 海底面に設置される水圧センサー ・ 簡易無線装置を搭載した小ブイ ・ 陸上データ受信装置と表示・記録装置 本監視計は、現地実証実験結果から観測精度・信頼性は満たされるものであった。また、有義波高が4m近い時化にも、システムは正常に機能した。 |
||
調査・予測の 必要条件 |
|||
適用範囲 | |||
課題 | |||
参考文献 | 菅原一晃・永井紀彦・橋本典明・鈴木高二朗・清水康男・浪間雅晶(1997)波浪監視計の開発.港湾技術研究所資料、860、pp25. | ||
備考 |
環境項目 | 水象 | 技術等の 種類 |
予測 |
---|---|---|---|
技術等の名称 | ハイブリドパラメータモデル (沖波の波浪推算) |
||
技術等の概要 | 本モデルは、短フェッチ海域の風波を対象としたパラメータ法による波浪推算モデルであり、大阪湾の気象・海象観測データをもとに開発し、東京湾において検証が行われている。 従来の有義波法やスペクトル法による推算結果と比較してより高い精度が得られることが確認されている。 |
||
調査・予測の 必要条件 |
・地形条件;水深、構造物 ・ 風条件 | ||
適用範囲 | 短フェッチ海域 沖波の推算 | ||
課題 | 実務レベルでの適用例は少ない。(関西新空港において適用) | ||
参考文献 | 後藤智明・末次広児・永井紀彦(1990)短フェッチ海域の波浪推算モデル.
港湾技術研究所報告、29(3)、3-26. 永井紀彦・後藤智明・小舟浩治(1990)ハイブリッドパラメータ法による波浪推算モデル(第1報)-東京湾における検討-.港湾技術研究所報告、29(4)、85-118. 後藤智明・青野利夫(1993)沿岸域における風波の周波数スペクトルと無次元パラメータの特性-ハイブリッドパラメータ法による波浪推算モデル(第2報) |
||
備考 |
環境項目 | 水象 | 技術等の 種類 |
予測 |
---|---|---|---|
技術等の名称 | 新ブシネスクモデル (波浪変形計算) |
||
技術等の概要 | Nwoguが開発したもので、線形分散特性を修正することによって、深海から浅海までの広い海域での不規則波の浅水変形計算を可能にしたものである。 | ||
調査・予測の 必要条件 |
・地形条件;水深、構造物
・波浪条件;沖波 | ||
適用範囲 | |||
課題 | 任意反射面が扱えない(防波堤等の反射条件を任意に変えられない) 実海域への適用例は殆どない。 | ||
参考文献 | Okey NWOGU・高山知司・池田直太(1992)新ブジネスクモデルによる不
規則波の浅水変形計算.港湾技術研究所報告、31(2)、3-19. 平石哲也・上原功・鈴木康正(1995)ブシネスク方程式を用いた波浪変形計算法の適用性.港湾技術研究所資料、814、pp22. | ||
備考 |
環境項目 | 水象 | 技術等の 種類 |
予測 |
---|---|---|---|
技術等の名称 | 最大エントロピー原理法の拡張 (波浪観測値の解析手法の簡易化) |
||
技術等の概要 | 本モデルは、簡便かつ汎用性に富み、あまり計算時間を要しない方向スペクトル推定法として開発されたものであり、最大エントロピー原理法(MEP)を拡張した新しい方向スペクトル推定法(拡張最大エントロピー原理法:EMEP)である。
本モデルは、ベイズ型モデルを用いた方向スペクトル推定法(BDM)と同様に観測データの誤差の影響を考慮した方法である。 また、MEPやBDMと同程度の推定精度を有し、BDMに比べて計算時間を大幅に短縮でき、パーソナル・コンピュータによるリアル・タイム処理が可能である。 | ||
調査・予測の 必要条件 |
波浪観測データ | ||
適用範囲 | |||
課題 | |||
参考文献 | 橋本典明・永井紀彦・浅井正・菅原一晃(1993)海洋波の方向スペクトルの推定における最大エントロピー原理法(MEP)の拡張.港湾技術研究所報告、32(1)、3-25. | ||
備考 | 同モデルは、修正され、入・反射波共存場への適用可能なモデルの開発も行われている。 (資料) 橋本典明・永井紀彦・浅井正(1993)海洋波の方向スペクトルの推定における拡張最大エントロピー原理法の修正-入・反射波共存場を対象として-. 港湾技術研究所報告、32(4)、25-47. |
環境項目 | 水象 | 技術等の 種類 |
予測 |
---|---|---|---|
技術等の名称 | ワン・ライン(1-Line)モデル | ||

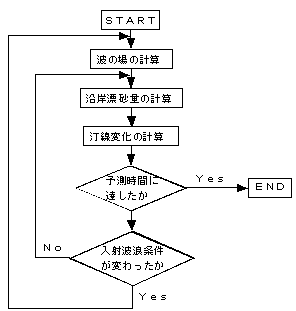

技術等の概要 | 海岸線変化として、沿岸方向の漂砂量の収支を基本として、沿岸方向の汀線の変化を予測するモデル。 モデルは以下の3つのサブモデルにより構成され、フローにす計算を繰り返す。 ![]() なお、同モデルを拡張し、複数の等深線の位置を計算することにより、擬似的に平面的な地形変化を計算するn-Lineモデルもある。 |
||
調査・予測の 必要条件 |
砕波諸元 | ||
適用範囲 | 沿岸漂砂の遮断や供給源の減少に伴う広域的かつ長期的な海浜の土砂収支については十分な精度を有している。しかし、
・ 岸沖漂砂は長期的には釣り合っている。 ・ 断面地形は漂砂帯内において初期断面地形と平行に変化する。という仮定をおいているため、 ・ 岸沖方向の漂砂移動 ・ 離岸堤や防波堤など沖合での砕波が生じる場合のこれらの構造物の影響などは考慮されない。 | ||
課題 | |||
参考文献 | 土木学会海岸工学委員会研究現況レビュー小委員会(1998) 漂砂環境の創造に向けて.丸善、東京、pp359 | ||
備考 | 計算時間が比較的短いため、実用的なモデルとして多用されている。 |
環境項目 | 水象 | 技術等の 種類 |
予測 |
---|---|---|---|
技術等の名称 | 三次元海浜変形モデル | ||
技術等の概要 | 海浜の変形を物理的なメカニズムに基づいて予測するモデル。 モデルは以下の3つのサブモデルによって構成され、されにその内容によって多くのモデルに区分される。 1) 波浪場の計算 2) 海浜流場の平面分布計算 3) 漂砂量と地形変化の計算 これらのステップを一度だけ実施する「定常解析」は、定性的な地形変化の傾向を把握するために用いられる。 また、各ステップの計算を繰り返す「非定常解析」は、実際の海浜変形を定量的に把握するために用いられるが、計算時間と時空間スケールを勘案して簡略化することが必要である。 漂砂と地形変化については ・ 海浜流のみを考慮するモデル ・ 砕波帯内の流れを断面平均流として解く ・ 断面平均流に鉛直1次元、あるいは鉛直2次元モデルによる戻り流れを考慮する などに区分される。 |
||
調査・予測の 必要条件 |
|||
適用範囲 | 三次元海浜変形モデルを含む海浜変形モデルの適用範囲は、その時空間スケールからおおむね次ページの図のように表される。 | ||
課題 | 現状では時空間スケールや空間的精度に、計算機の計算時間による限界が生じており、何らかの簡略化が必要とされる。 | ||
参考文献 | 土木学会海岸工学委員会研究現況レビュー小委員会(1998)漂砂環境の創造に向けて.丸善、東京、pp359 | ||
備考 |
図 海浜変形モデルの適用範囲
環境項目 | 水象 | 技術等の 種類 |
予測 |
---|---|---|---|
技術等の名称 | 多層レベルモデルによる航路埋没の予測計算 | ||
技術等の概要 | 底泥の巻上げ・輸送・堆積により航路が埋没する、シルテーション現象を計算する数値計算手法である。 底泥の巻上げは、底層の流れに起因するものであり、底層の流れに関係する潮流と波浪による海浜流の計算と、その計算結果の流動条件による移流拡散計算が基本となる。 |
||
調査・予測の 必要条件 |
・地形条件;水深、構造物
・ 波浪条件;沖波 ・ 潮流観測結果;潮流調和分解結果、潮流楕円等 ・ 底泥条件;粒度組成 ・ 河川等流入淡水流量 | ||
適用範囲 | ・非常に微細な粘土やシルトが堆積し、底泥の巻き上げが起こりやすい浅海域
・予測内容:底泥の巻き上げ・輸送・再堆積(シルテーション現象)による航路埋没等の予測 | ||
課題 | ・
粒径がシルトより小さい場合についての検証がまだ行われていない。
・ 水中から沈降する有機物(プランクトンの死骸等)にあてはめる場合には、モデルの改良が必要になるものと思われる。 | ||
参考文献 | 鶴谷広一・村上和男・入江功:多層レベルモデルによる航路埋没の予測計算.海岸工学論文集、36、379-383.
鶴谷広一・村上和男・入江功・笹嶋博・糸井正夫(1994)Fluid mudを考慮した三次元シルテーション予測モデルについて.海岸工学論文集、41、1011-1015 | ||
備考 |
環境項目 | 水象 | 技術等の 種類 |
予測 |
---|---|---|---|
技術等の名称 | リーフ域における波と流れの計算 | ||
技術等の概要 | |||
調査・予測の 必要条件 |
|||
適用範囲 | |||
課題 | |||
参考文献 | 平山克也・上原功・永松宏一・平石哲也(1998)珊瑚礁リーフにおける波と流れの計算方法.海洋工学論文集、45、161-165. | ||
備考 |
環境項目 | 地下水 | 技術等の 種類 |
調査 |
---|---|---|---|
技術等の名称 | 地下水流動:流向・流速調査 | ||
技術等の概要 |
・
地下水の流向・流速調査手法としては、基準、法、指針、マ
ニュアルにおいて、下記に示す方法が挙げられており、各調査手法の詳細については、そちらを参考のこと。 [物理測定手法] ・ 広域:水温測定法、環境同位体測定法、水質測定法 ・ 局所:地温測定法、流動電位測定法 [孔内測定手法] ・ 多孔式:トレーサー法、水位測定法 ・ 単孔式:レーザー法、テレビ法、熱中性子検出法、電位差法、熱量法 ※下線の測定方法は、別途技術シート参照 ・ 最近では、産業廃棄物による環境汚染、水利用問題などでより広域を対象とした地下水環境の調査が必要とされている。 |
||
調査・予測の 必要条件 |
・いずれの調査手法でも、地形、地質、気象、水文、その他の既存資料、ボーリングデータ等を用いて事前に地下水環境を検討しておく必要がある。 | ||
適用範囲 | |||
課題 | |||
参考文献 | 基準・指針・ハンドブック等 (社)日本河川協会編 (1997)改訂新版 建設省河川砂防技術基準 (案)同解説・調査編.山海堂、東京、pp591. 地下水ハンドブック編集委員会(1998)改訂地下水ハンドブック.(株)建設産業調査会、東京、pp1504. 建設省河川局(1993)地下水調査および観測指針(案).山海堂、東京、pp330. 土質調査法改訂編集委員会(1995)地盤調査法.地盤工学会、東京、pp648. 単行本 山本荘毅(1983)地下水調査法.古今書院、東京、pp490. 水収支研究グループ(1993)地下水資源・環境論-その理論と実践-.共立出版、東京、pp350. | ||
備考 |
環境項目 | 地下水 | 技術等の 種類 |
調査 |
---|---|---|---|
技術等の名称 | 地下水流動:トレーサ法 | ||
技術等の概要 | トレーサ法による地下水流動調査は、電解質(食塩・塩化アンモニウム)、染料(フロレッセン)、同位体(222Rn、3H、14C、2H、18O等)の人工の指標物質をトレーサとして地下水中に投入して周囲に設置した観測孔などでその濃度を検出し、地下水の流向や流速を把握する手法である。 | ||
調査・予測の 必要条件 |
・
トレーサとして用いる物質のバックグラウンド濃度の把握が必要。 ・使用するトレーサの条件としては、以下の事項が挙げられる。 [1] 地下水と同一挙動をとり、移動過程での吸着、沈殿が少ない。 [2] 極低濃度までの検出が可能。 [3] 毒性がない。 [4] 天然の存在量が少ない。 [5] トレーサの入手、測定が簡易なこと。 |
||
適用範囲 |
・調査対象地の地下水質や土地利用状況、地形 ・地質条件等を考慮して、適正なトレーサを選択する必要がある。 ・対象とする帯水層の深さ、層厚、連続性などの基本的性状を十分に把握した上で実施しないと、意味のない調査になる危険がある。 |
||
課題 | トレーサとして、染料を使用する場合にはその検出限界に限界が、電解質を使用する場合にはバックグラウンド濃度が高い場合があり、追跡範囲に限界が生じるケースがある。また、染料、電解質をトレーサとして用いる場合、以下の原因により過大にでる傾向があるので繰り返し調査を実施するなど注意が必要である。 [1] 投入物質の比重が水より大きく沈殿するため、流動より拡散の影響が大きい。 [2] 投入物質の量が多いため、口径の小さいボーリング孔では孔内水位の異常上昇や、地下水面の攪乱が生じる。 [3] 採水時の地下水面の低下による影響を受けやすい。 ・調査範囲が広くなると時間がかかり、不正確になる。 ・観測データの取り扱いに経験を要する。 ・水質等に係る関係法令の尊守。 |
||
参考とした 文献・資料 |
基準・指針・ハンドブック等 (社)日本河川協会編(1997)改訂新版 建設省河川砂防技術基準(案)同解説・調査編.山海堂、東京、pp591. 地下水ハンドブック編集委員会(1998)改訂地下水ハンドブック.(株)建設産業調査会、東京、pp1504.建設省河川局(1993)地下水調査および観測指針(案).山海堂、東京、pp330. 土質調査法改訂編集委員会(1995)地盤調査法.地盤工学会、東京、pp648. 単行本 山本荘毅(1983)地下水調査法.古今書院、東京、pp490. 水収支研究グループ(1993)地下水資源・環境論-その理論と実践-.共立出版、東京、pp350. |
||
備考 | 広域の地下水流動系の把握には、同位体、主要溶存成分や地下水温を指標とする方法がある。特に、地下水温を指標として方法は、比較的容易に測定でき、あらゆる地域で適用が可能なことから、近年着目されている手法である。 |
環境項目 | 地下水 | 技術等の 種類 |
調査 |
---|---|---|---|
技術等の名称 | 地下水流動:水質測定法 | ||
技術等の概要 | 地下水に溶存する主要成分の分析を行い、主要成分の組成による水質の類似性や差異の程度を図形表示法や多変量解析により解析し、地下水流動について把握する手法である。 [1] 図形表示法:トリリニアダイアグラム、ヘキサダイアグラム(パターンダイアグラム)等 [2] 変量解析:濃度相関マトリックス解析、クラスター分析、主成分分析等 |
||
調査・予測の 必要条件 | ・ 公定法に基づいた精度の高い水質分析が必要。(分析は以下の試験方法に準拠) [1] 上水試験法(厚生省衛生検査指針)、日本水道協会 厚生省令第56号 [2] JIS K0101(1966)工業用水試験法、日本規格協会 [3] 国土調査法水質調査作業規程準則(昭和32年総理府令第14号) [4] 鉱泉分析法指針(改訂)環境庁自然保護局 温泉工学会誌Vol3,No.1(1978) ・ 対象地域の水理地質構造(帯水層構造)が明らかであること。 |
||
適用範囲 | ・全ての地下水について適用可能。 | ||
課題 | ・
水理地質構造(帯水構造)が不明確の場合には解釈を誤る可能性があり、他の地下水流動調査と併用し、総合的に解析を行うことが望ましい。 ・ 分析値が基本となるため、分析値の精度、品質管理が重要である。分析値の検定には、以下の方法等がある。 [1] 陽・陰イオンのバランスによる方法 [2] 伝導度による方法 |
||
参考とした 文献・資料 |
基準・指針・ハンドブック等 日本河川協会(1997)改訂新版 建設省河川砂防技術基準(案)同解説・調査編.山海堂、東京、pp591. 地下水ハンドブック編集委員会(1998)改訂地下水ハンドブック.(株)建設産業調査会、東京、pp1504. 建設省河川局(1993)地下水調査および観測指針(案).山海堂、東京、pp330. 単行本 山本荘毅(1983)地下水調査法.古今書院、東京、pp648. 水収支研究グループ(1993)地下水資源・環境論-その理論と実践-.共立出版、東京、pp350. 地下水問題研究会(1991)地下水汚染論 その基礎と応用.共立出版、東京、pp340. 佐藤修(1993)地すべり地における地下水水質調査法(その1).地すべり技術、20(1)、11-23. 佐藤修(1993)地すべり地における地下水水質調査法(その2).地すべり技術、20(2)、18-28. 佐藤修(1994)地すべり地における地下水水質調査法(その3).地すべり技術、20(3)、16-26. |
||
備考 | 地下水の水質は、異質の地下水との混合、水文循環の過程で生じる化学変化、地層・岩石からの成分の溶出等により時間的、空間的に変化している。水質組成の解析には、上記に示した要因を考慮して行う必要がある。 |
環境項目 | 地下水 | 技術等の 種類 |
調査 |
---|---|---|---|
技術等の名称 | 地下水流動:地温(水温)測定法 | ||
技術等の概要 |
地下水温の空間的・時間的変化を利用して、地下水流動を把握する手法である。 地下水温は、主に熱伝導と熱移流により支配される。ここで、測定した地下水温分布と熱伝導理論から求められる温度分布を比較し熱移流による効果を求め、熱移流をもたらす地下水流動の実態を間接的に把握する手法である。 地下水温は、比較的容易に測定することができ、あらゆる地域に適用できる点で普遍性を有した方法である。地下水温による地下水流動調査の主な調査対象と方法を下表に示す。 表 地下水温による地下水流動調査の主な調査対象と方法 ![]() 出典:建設省河川局(1993) |
||
調査・予測の 必要条件 | ・ 水温測定には、サーミスタ温度計を使用するが、測定に先立ち補正曲線の作成が必要となる。 | ||
適用範囲 | ・あらゆる地域で適用可能。・適用例;長野県長岡市周辺、山口県防府平野佐波川扇状地 | ||
課題 | |||
参考とした 文献・資料 |
基準・指針・ハンドブック等 地下水ハンドブック編集委員会(1998)改訂地下水ハンドブック.(株)建設産業調査会、東京pp1504. 建設省河川局(1993)地下水調査および観測指針(案).山海堂、東京、pp330. 土質調査法改訂編集委員会(1995)地盤調査法.地盤工学会、東京、pp648. 単行本 山本荘毅(1983)地下水調査法.古今書院、東京、pp490. 水収支研究グループ(1993)地下水資源・環境論-その理論と実践-共立出版、東京、pp350. |
||
備考 |
環境項目 | 地下水 | 技術等の 種類 |
調査 |
---|---|---|---|
技術等の名称 | 水文調査:リモートセンシングデータの利用 | ||
技術等の概要 |
人工衛星や航空機に搭載したセンサーを用いて、広域の地形・地質、ユウ泉、地下水涵養帯の調査が可能。 ・ 地形・地質の判読、リニアメント抽出は、人工衛星のマイクロ波を用いた合成開口レーダ(SAR)により調査が可能。 ・ 海岸、内陸域でのユウ泉、伏流水、地下水涵養帯調査は、航空機によるMSS法(Multi Spectral Scanner)の熱赤外領域の利用により調査が可能。 |
||
調査・予測の 必要条件 |
|||
適用範囲 | 適用事例 ユウ泉調査:伊豆大島波浮湾周辺 地下水涵養帯調査:高崎市周辺 |
||
課題 | |||
参考とした 文献・資料 |
地下水ハンドブック編集委員会(1998)改訂地下水ハンドブック.(株)建設産業調査会、東京、pp1504. | ||
備考 | 衛生画像データは、(財)リモート・センシング技術センターにより入手可能。 |
環境項目 | 地下水 | 技術等の 種類 |
予測 |
---|---|---|---|
技術等の名称 | 数値解析モデル | ||
技術等の概要 |
現在、地下水流動の数値解析方法としては、モデル構成、解析手法により以下のとおり区分される。 (解析モデル) [1] 一次元解析モデル [2] 平面二次元解析モデル [3] 断面二次元解析モデル [4] 準三次元解析モデル [5] 三次元解析モデル (解析手法) [1] 差分法(FDM) [2] 有限要素法(FEM) [3] 境界要素法(BEM) どの解析モデル、解析方法を用いるかは、解析の目的、対象事業の内容、対象地域の場等の地域特性がどの解析モデル、解析方法に適しているかを事前に十分に判断した上で決定する必要がある。 |
||
調査・予測の 必要条件 | 解析に必要なパラメータとしては、 [1] 水理地質構造 [2] 地下水位(水頭) [3] 水理定数(透水係数(k)、透水量係数(T)、貯留係数(S)、比貯留係数(Ss)) [4] 涵養条件 [5] 境界条件等がある。 |
||
適用範囲 |
各解析モデルは、対象とする流れ(地下水流動状況)、場(水理地質構造)や必要条件等が異なり適用範囲にも違いがある。 各解析モデルの適用範囲については、参考とした文献・資料に詳細が記載されているので、そちらを参考されたい。 |
||
課題 | 数値解析モデルは、次元に応じたデータや情報量が必要となるため、対象となる場や事業内容、地域特性や調査精度を十分に判断した上で解析モデル、手法を選定しないと、得られた解が意味のないのものなる可能性がある。 |
環境項目 | 地下水 | 技術等の 種類 |
予測 |
---|---|---|---|
技術等の名称 | 数値解析モデル | ||
参考とした 文献・資料 |
基準・指針・ハンドブック等 日本河川協会(1997)改訂新版 建設省河川砂防技術基準(案)同解説・調査編.山海堂、東京、pp591. 地下水ハンドブック編集委員会(1998)改訂地下水ハンドブック.(株)建設産業調査会、東京、pp1504. 土木学会水理委員会水理公式集改訂委員会(1999)水理公式集(平成11年版).(社)土木学会、東京、pp625. 建設省河川局(1993)地下水調査および観測指針(案).山海堂、東京、pp330. 単行本 水収支研究グループ(1976)地下水盆の管理 理論と実際.東海大学出版会、東京、pp242.Mary P.Anderson・William W.Woessner(1994)地下水モデル 実践的シミュレーションの基礎.共立出版、東京、pp246. 山本荘毅(1983)地下水調査法.古今書院、東京、pp490. 水収支研究グループ(1993)地下水資源・環境論-その理論と実践-.共立出版、東京、pp350. |
||
備考 | 数値解析結果は、ある仮定上のある条件下での結果であるため、解析モデルの妥当性について正しく吟味する内挿検定(同定計算)を行う必要がる。内挿検定に関する基本的な考え方は、以下のとおりである。 [1] 幅広い水文条件を経験したモデルほど信頼性が高い。 [2] 実測値と計算値の差が時間とともに一方的に大きいモデルは信頼性が低い。 [3] 内挿検定に用いるデータは出来るだけ長期に観測された信頼性の高いものを。 [4] 実測値と計算値との差が予想以上に大きくても原因が明確なモデルであれば、原因を考慮の上、予測に用いることが可能である。 |
環境項目 | 地下水 | 技術等の 種類 |
予測 |
---|---|---|---|
技術等の名称 | 実験モデル | ||
技術等の概要 | 実験モデルは、地下水流を相似的な粘性流体や電気の流れに置き換えて解析する手法である。1950年~1960年代に多用されたが、現在ではあまり使用されない。モデルとしては、砂モデル、電気相似モデル、ヘル・ショウモデル、ゴムモデル、細管網モデル等がある。 各モデルの詳細については、参考とした文献・資料に詳細が記載されているので、そちらを参考されたい。 |
||
調査・予測の 必要条件 | |||
適用範囲 | 現在でも利用実績のある電気相似モデル、砂モデルの適用範囲の概要について、以下に示す。他モデルについては、参考とした文献・資料を参考されたい。 [1] 電気相似モデル 一般に、水平2次元、断面2次元モデルで適用されているが、最近では3次元定常モデルについても適用された事例がある。 [2] 砂モデル 軸対称モデルや三次元モデルの実験が可能。数値解析プログラムの検証に用いられる。 |
||
課題 | これらの実験モデルは、実験装置が大きい場合があり必ず場所を必要とし、また、組み立てや取り扱いの難く、現場での適用事例が少ない等の問題があることから、現在ではあまり使用されない。 | ||
参考とした 文献・資料 |
基準・指針・ハンドブック等 地下水ハンドブック編集委員会(1998)改訂地下水ハンドブック.(株)建設産業調査会、東京、pp1504. 建設省河川局(1993)地下水調査および観測指針(案).山海堂、東京、pp330. 単行本等 水収支研究グループ(1976)地下水盆の管理 理論と実際.東海大学出版会、東京、pp242. 山本荘毅(1983)地下水調査法.古今書院、東京、pp490. 水収支研究グループ(1993)地下水資源・環境論-その理論と実践-.共立出版、東京、pp350. 川正巳・榧根勇(1978)日本の水収支 Ⅵ.電気アナログモデルによる地下水解析.古今書院、東京、pp344. 根切り工事と地下水編集委員会(1994)根切り工事と地下水-調査・設計から施工まで.土質工学会、東京、pp417. 佐々木祟二(1999)電気アナログモデルによる地下水の3次元定常流解析. 地下水技術、41(5)、11-27. |
||
備考 | 現在は、取り扱いが難しいことやコンピューターの発展に伴いあまり使われていないが、解析結果を視覚的に捉えることができる点で優れている。 |
環境項目 | 地下水 | 技術等の 種類 |
予測 |
---|---|---|---|
技術等の名称 | 水収支モデル:タンクモデル | ||

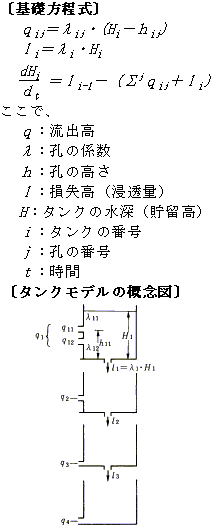

技術等の概要 | タンクモデルは、河川の流出解析法として開発されたものを地下水の水収支に関して適用するものである。 河川流出と降雨との非線形応答を本モデルでは、容器(タンク)の貯留量と流出量との関係に対応させている。 通常は、直列4段のモデルが多く、最上段を表面流出、最下段を地下水流出(基底流出)とし、中間のタンクが中間流出を示す。 ![]() |
||
調査・予測の 必要条件 | ・ 日降水量 ・ 蒸発散量(気象データからの推定) ・ 河川流量又は地下水位連続観測結果 ・ 有効間隙率 |
||
適用範囲 | |||
課題 | |||
参考とした 文献・資料 |
基準・指針・ハンドブック等 建設省河川局(1993)地下水調査および観測指針(案).山海堂、東京、pp330. 土木学会水理委員会水理公式集改訂委員会(1999)水理公式集(平成11年版).(社)土木学会、東京、pp625. 単行本等 山本荘毅(1983)地下水調査法.古今書院、東京、pp490. 水収支研究グループ(1993)地下水資源・環境論-その理論と実践-.共立出版、東京、pp350. |
||
備考 |
環境項目 | 地下水 | 技術等の 種類 |
予測 |
---|---|---|---|
技術等の名称 | 水収支モデル:水循環モデル | ||
技術等の概要 | 流域内について流出成分(蒸発散、表面流、中間流、地下水流)ごとの水分移動量を推定することができる。 モデルは、大きく概念型と物理型に分けられ、空間表現の違いにより概念型は集中型、斜面要素集合型、分布型に区分され、物理型は分布型のみである。 我が国及び諸外国で提案、適用されている種々のモデルの特徴は以下のとおり。 [1] 大半のモデルが、流出成分ごとの水分移動量が推定できる。 [2] 斜面要素集合型の概念モデルに類型されるものが多い。最近、国内では分布型の物理モデルが研究対象の主流にある。 [3] 自然循環系のみを対象とするモデルがほとんど。下水道などの人工循環系を扱うのはごく限られたモデルのみ。 [4] モデルの厳密性が高まるほど出力情報は豊富。ただし、必要な入力情報、演算規模が増大し実行上の制約となる。 (海外で開発されたモデルの国内適用事例) ・XINANJIANGモデル:琵琶湖流域高時川上流部 ・MIKE SHEモデル:八王子の支川流域 海老川の支川(前原川) ・MIKE11モデル:利根川本川 ・TOPMODEL:神戸市山田川 |
||
調査・予測の 必要条件 | モデルにより必要となるパラメータは異なるが、概ね以下のとおりである。 降雨量(日・時間)、気温、土地利用(メッシュデータ)、流域界、地形(メッシュデータ)、人口分布(メッシュデータ)、使用水量原単位、下水道平面図(メッシュデータ)、使用水量実績(工業・農業)(メッシュデータ)、河川縦横断図、表層地質分布、粒度・pF試験、現地浸透試験、上水道漏水実績、帯水構造・流動特性、井戸台帳、地下水分布 |
||
適用範囲 | モデルにより評価可能項目は異なる。各モデルによる評価可能項目は以下のとおりである。 ・水収支法:[1] ・概念モデル:[1]、[2]、([3]、[4]、[5]) (カッコ内はモデルにより評価可能) ・物理モデル:[1]~[5]([1] 経路毎の年循環量、[2]日流量 ・流況、[3]高水流量、[4]地下水流去量、[5]地下水位・涵養量) |
||
課題 | ・水循環モデルの解析には、多くの種類の情報を整理する必要があるが、必要なデータの入手に手間とコストがかかる。 ・これまでに充分な計測が行われているものが少なく、新規に計測を要する。 ・複数の行政機関に分散したデータの収集が必要。 ・解析を効率良く行うには、目的に応じたデータ項目の絞り込みが必要。 ・現在のモデルは個々の流域について構築されており、他流域への適用が難しい。 |
||
参考とした 文献・資料 |
|||
備考 |
環境項目 | 地下水 | 技術等の 種類 |
予測 | ||||||||||||||||||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
技術等の名称 | 数値解析モデル:移流・分散モデル | ||||||||||||||||||||||||||||||

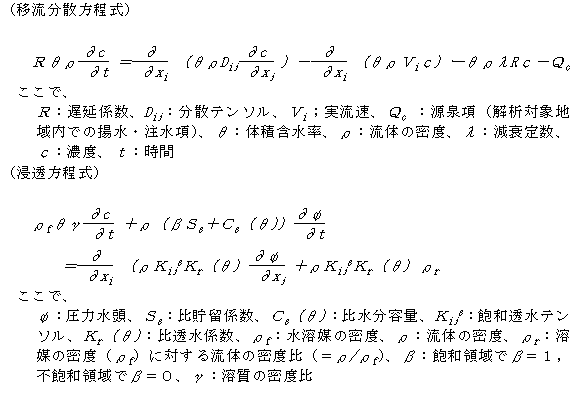

技術等の概要 | 物質輸送モデルは、大きく流動方程式と移流分散方程式から構成される。流動方程式を解くことにより地下水位分布を求め、ダルシーの法則を適用して地下水流速の分布を算出する。算出した流速分布を移流分散方程式及び浸透方程式に入力して解くことで、濃度分布が求められる。 解析手法としては、[1]粒子追跡法、[2]オイラー法、[3]オイラリアン・ラグランジアン法(EL法)、[4]LTG法等がある。 ![]() |
||||||||||||||||||||||||||||||
調査・予測の 必要条件 | 1.解析に必要な物理特性
|
環境項目 | 地下水 | 技術等の 種類 |
予測 |
---|---|---|---|
技術等の名称 | 水収支モデル:水循環モデル | ||
適用範囲 | ・均質多孔体の飽和・不飽和領域に適用。 | ||
課題 | 実際のフィールドは不均質であるため、フィンガー状の不均質な汚染パターンが生じ、移流・拡散式の適用は限定される。 | ||
参考とした 文献・資料 |
西垣 誠(1998)地下水汚染の解析.地質と調査、3、21-27. 地下水ハンドブック編集委員会(1998)改訂 地下水ハンドブック.(株)建設産業調査会、東京、pp1504. 地下水の科学研究会(1995)地下水の科学I.土木工学会、東京、pp235. 地下水の科学研究会(1996)地下水の科学II.土木工学会、東京、pp252. 地下水の科学研究会(1996)地下水の科学III.土木工学会、東京、pp194. |
||
備考 |
環境項目 | 地下水 | 技術等の 種類 |
予測 |
---|---|---|---|
技術等の名称 | 数値解析モデル:多相流モデル | ||

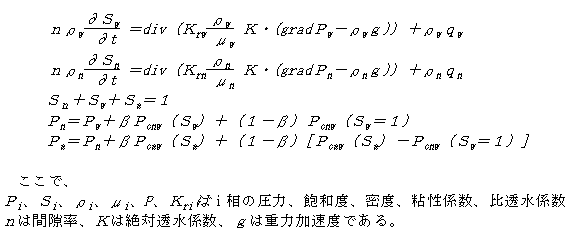

技術等の概要 | 有機塩素系化合物等の問題で、土中水、油、間隙空気といった多相系における浸透問題を解析する手法であり、土中水、油、間隙空気の3相が存在する状況における浸透の支配方程式は次式で表せる。![]() |
||
調査・予測の 必要条件 | 1.
解析に必要な物理特性 ・Pw-Sw、Pn-Swの不飽和土の水分保持特性(pF曲線) ・不飽和透水係数と透気係数の飽和度との関係 ・地層毎の透気、透油、透水係数等 2. 境界条件 ・流量既知境界 ・水頭(圧力)既知境界条件 |
||
適用範囲 | ・モデルにより1次~3次元の解析が可能。 | ||
課題 |
・解析手法に課題が残る。 ・微量物質の挙動の精度良い解析が困難。 ・地盤浸透に関する不均質性の評価及びモデルへの再現。 |
||
参考とした 文献・資料 |
西垣 誠(1998)地下水汚染の解析.地質と調査、3、21-27. 改訂地下水ハンドブック編集委員会(1998)改訂地下水ハンドブック.(株)建設産業調査会、東京、pp1504. 地下水の科学研究会(1995)地下水の科学I.土木工学会、東京、pp235. 地下水の科学研究会(1996)地下水の科学II.土木工学会、東京、pp252. 地下水の科学研究会(1996)地下水の科学III.土木工学会、東京、pp194. |
||
備考 |
環境項目 | 地下水 | 技術等の 種類 |
予測 |
---|---|---|---|
技術等の名称 | 地下水挙動:水収支モデル:水文循環モデル | ||
技術等の概要 | 水循環系を大きく[1]地表+表層土壌、[2]河川、[3]帯水層の3つの要素で構成される。本モデルでは、流域全体をいくつかの流域に分割し、各流域ごとに上記3つの構成要素からなる立方体を設定して、各流域の立方体毎の水分移動を物理モデルで計算することで流域全体の水文循環解析を行う手法である。 各要素について考慮した項目は、以下のとおりである。 [1] 地表+表層土壌 [5] 不浸透域の窪地貯留(蒸発散・窪地貯留) [6] 貯留浸透施設(浸潤・蒸発散・窪地貯留) [7] 表層土壌(蒸発散・浸潤・下方浸透・側方浸透流) [8] 地表面(表面流出・地表面抑留) [2] 河川(河川の流れ・河道貯留) [3] 帯水層(地下水の流れ・井戸・浸漏(地下水流出)・地下水涵養) |
||
調査・予測の 必要条件 | [9] 地上雨量計データ(降雨) [10] 気象データ(蒸発散能) [11] 河川横断・縦断図(河川諸元) [12] 河川水位、河川流量(河川流量) [13] 入力パラメーター(不浸透面積率、窪地貯留能、表層土壌水分補給量、地下水分補給量、地表面勾配、等価粗度、表面流流下経路) |
||
適用範囲 | ・全ての流域について適用可能。 ・地下水面深度の浅い流域についての再現性が高い。 |
||
課題 | ・本モデルでは水みちやワームホールなどの層流としての流出成分を明にモデル化しておらず(飽和・不飽和のダルシー流として扱っている)、この部分のモデル化について検討中。 | ||
参考とした 文献・資料 |
中村 茂・斎藤 庸・田中 柔・高野 登・中嶋規行・森田威孝(1995)水循環解析モデルの開発.日本工営技術情報、16、33-40. | ||
備考 |
