技術シート

登録番号：振動－１

環境項目	振動	技術等の種類	予測
技術等の名称	建設省土木研究所提案式（道路交通振動の予測）
技術等の概要	建設省土木研究所提案式は、自動車１台走行時の地盤振動値を設定し、交通流の発生にシミュレーションを用い、交通量、路面平坦性及び地盤条件等から回帰分析手法を用いて、予測式の各種補正項を設定した式である。【予測式】ここで、Ｌ₁₀：振動レベルの80％レンジの上端値の予測値（dB）：500秒間の１車線当たり等価交通量（台/500秒/車線）＝：小型車時間交通量（台/時）：大型車時間交通量（台/時）Ｋ：13（Ｖ≦100km/時）、14（Ｖ＞100km/時）Ｖ：平均走行速度（km/時）Ｍ：上下車線合計の車線数：路面の平坦性による補正値（dB）：地盤卓越振動数による補正値（dB）：道路構造による補正値（dB）：距離減衰値（dB）
調査・対象の必要条件	小型車および大型車の時間交通量平均走行速度上下線合計の車線数地盤卓越振動数道路構造
適用範囲	平面道路：等価交通量（600以下）、走行速度（20～100）、車線数（2～8）、路面平坦性(1～7mm）高架道路：等価交通量（50～850）、走行速度（40～100）、車線数（2～8）、最大段差量(5～30mm）盛土道路：盛土高さ（2～8.5ｍ）切土道路：切土深さ（2.5～10ｍ）掘割道路：掘割深さ（2～6ｍ）
課題	振動源と受振点に介在する媒質の変化量を考慮した予測の検討地盤性状を考慮した予測の検討
参考とした文献・資料	建設省（1986）建設省庁所管道路事業環境影響評価に関する実施上の運用（案）について．日本道路協会（1989）道路環境整備マニュアル．丸善、東京、pp257．
備考

技術シート　　　　　　　　登録番号：振動－２

環境項目	振動	技術等の種類	予測
技術等の名称	エネルギーベースの道路交通振動の予測
技術等の概要	東京都の地盤を対象に作成された式であり、建設省土木研究所提案式との主な相違点は以下のとおりである。地盤の種類を明確に分類していること（ローム、砂礫、沖積地盤）舗装構造を取り入れている　本式は振動加速度レベルのエネルギ―平均値（Leq）を求め、実験値のシミュレーション結果から求められた振動加速度レベルの80％レンジの上端値との関係式からL10を算出し、実測結果から求めた加速度レベルと振動レベルの差、ΔLから振動レベルを予測するものである。本式では、振動加速度レベルのエネルギー平均値を算出することから、各車線からの振動を合成することが可能である。
調査・予測の必要条件	走行速度、車両台数等
適用範囲	地盤：ローム、砂れき、沖積地盤車線数：最大６車線路面の平坦性：１～６mm 等値換算総厚：10～60cm 走行速度：20～70km/時車両台数：（35台/10分～350台/分）／１車線予測範囲：道路直角方向30ｍまで
課題	東京都の地盤上の平面道路が対象
参考とした文献・資料	横田明則（1994）道路交通振動の予測．騒音制御、18(6)、300-303．
備考

技術シート　　　　　　　　登録番号：振動－３

環境項目	振動	技術等の種類	予測
技術等の名称	回帰式による予測方法（地下鉄）
技術等の概要	トンネルからの距離（X）、トンネル重量（Y）、走行速度（Z）の各々の基準値に対する増減による振動レベルの増減を、軌道別の振動レベルの基準値Kに加えて、地表振動の予測値を求める方法である。　帝都高速度交通営団の提案式であるが、事例調査結果を用いて、K、X₀、Y₀、Z₀を回帰分析より求め援用して用いられている。予測の基本式： L＝K－AlogX/X₀－24logＹ/Ｙ₀＋20logＺ/Ｚ₀ Ａ：地盤条件による決まる定数Ｌ：鉄道振動レベル（dB）Ｘ：トンネルから予測地点までの距離Ｙ：１ｍ当たりのトンネル重量（ｔ/ｍ）Ｚ：走行速度（km/時）
調査・予測の必要条件	トンネル重量、走行速度、地盤性状等
適用範囲	地下鉄トンネル近傍の地表振動レベルの予測。東京と近辺の一般的地盤を対象としたものである。
課題	他地域で用いる場合は、その適用の妥当性を検証する必要がある。（特に土質が明白に異なる場合の使用は基本式の検証を要する。）
参考とした文献・資料	（社）日本騒音制御工学会・研究部会（1997）環境振動予測手法の現状と適用事例営団７号線環境影響評価書都営12号線　新宿・練馬間及び環状部環境影響評価書
備考

技術シート　　　　　　　　登録番号：振動－４

環境項目	振動	技術等の種類	予測
技術等の名称	建設作業振動の予測（Bornizの式）
技術等の概要	建設機械の作業における基準点振動レベル、振動レベルの幾何減衰係数ｎ及び土質の内部減衰係数αから予測点における振動レベルを予測する。Ｌ(ｒ₀)＝Ｌ(ｒ₁)＋20log(r₁/r₀)ⁿ＋8.68α(r₁－r₀) Ｌ(ｒ₁)：基準点振動レベル（dB）
調査・対象の必要条件	・建設機械の作業における基準点振動レベル・土質条件等
適用範囲	予測範囲の土質が均一振動源と受振点との間の構造的な変化がない地盤表面の性状が均一
課題	建設機械の作業における基準点振動レベルのデータの蓄積幾何減衰定数（波動の種類：表面波、実体波、表面波と実体波の複合）や土質（シルト、ローム、砂礫、粘性土、沖積土、洪積土、岩盤等）の内部減衰定数が固定化される傾向にある。波動の分離による減衰傾向や土質の違いによる減衰傾向の詳細な検討地盤性状を考慮した予測の検討振動源と受振点に介在する媒質の変化量を考慮した予測の検討
参考とした文献・資料	塩田正純（1986）公害振動の予測手法．井上書院、東京、pp237．塩田正純（1998）騒音・振動の予測手法の現状と課題．騒音制御、22(2)、88-96．
備考

技術シート　　　　　　　　登録番号：振動－５（1/3）

環境項目	振動	技術等の種類	予測
技術等の名称	新幹線鉄道における統計予測式
技術等の概要	新幹線鉄道振動の変動要因がどのように振動に係わるかの概略を知ることを目的として、作成された統計予測式である。予測式は以下に示すように線形回帰式を基に作成された。対象とした構造はラーメン橋及び桁橋（PC、RC桁）区間である。Ｌ＝a₀＋a₁x₁＋a₂x₂＋……＋a_px_p Ｌ：振動レベルｘ_j：説明変数ａ_j：回帰係数　なお、詳細な式等は添付資料－１に示すとおりである。
調査・対象の必要条件	ラーメン橋の場合については添付資料－２に示すとおりである。　なお、桁橋（PC、RC桁）区間及び高架区間については、現在資料を収集中である。
適用範囲	ラーメン橋区間及び桁橋（PC、RC桁）区間に適用される。軸重16ｔ、走行速度220km/時の車両条件である。予測地点は構造中心から12.5ｍである。
課題	回帰分析により得られた純粋たる統計学的回帰変数を設定したものではなく、工学的に妥当と考えられる回帰変数を設定したため、幾分客観性が落ちることが否めない。今後十分な再検討が必要である。
参考とした文献・資料	（社）環境情報科学センター（1999）環境アセスメントの技術．中央法規出版、東京、pp1018．吉岡修（1997）環境振動予測手法を用いた適用事例－新幹線鉄道－．(社)日本騒音制御工学会・研究部会技術レポート、20、16-19．
備考

技術シート　　　　　　　　登録番号：振動－５（2/3）

添付資料－１

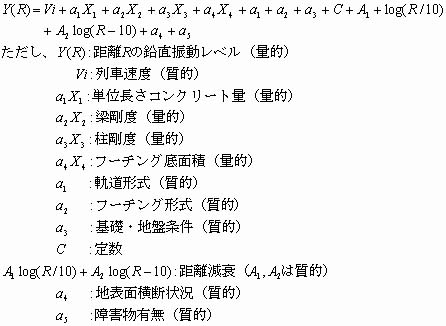

ラーメン橋区間

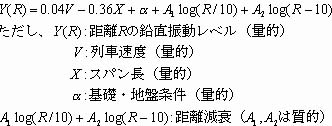

桁橋（PC,RC桁）区間

高架区間

出典；江島淳；“新幹線鉄道の桁式高架橋における地盤振動低減対策のための基礎的研究”

技術シート　　　　　　　　登録番号：振動－５（3/3）

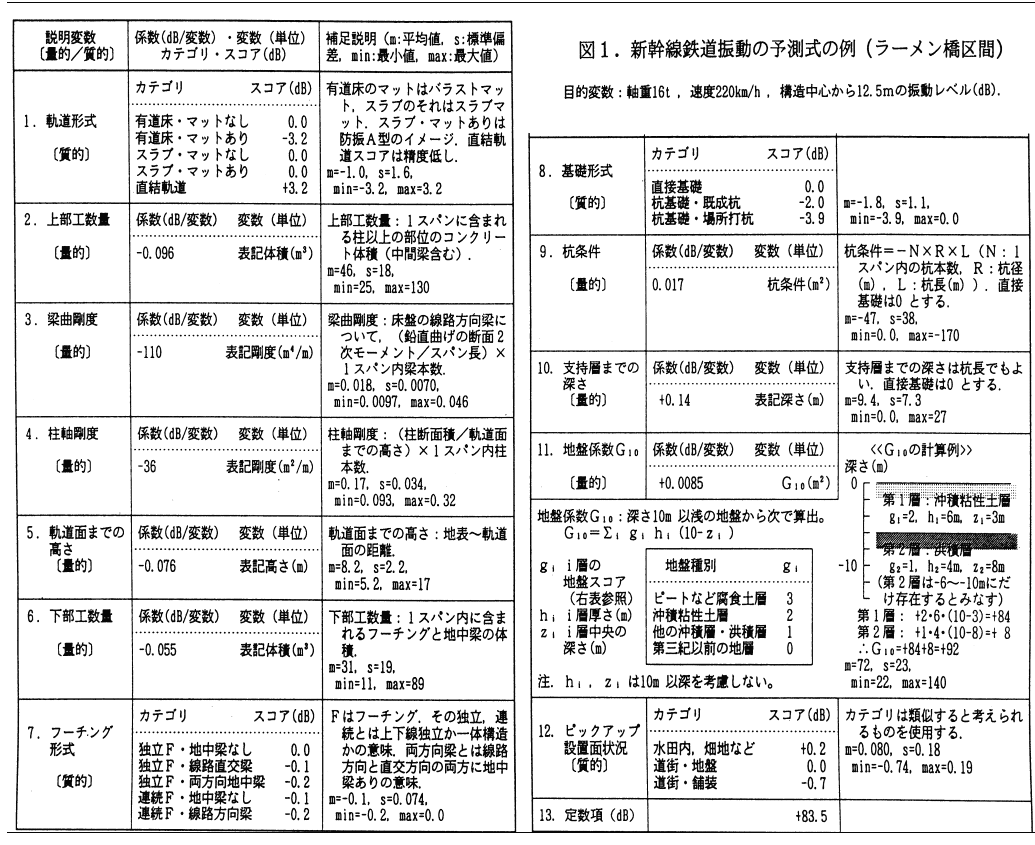

添付資料－２

技術シート　　　　　　　　登録番号：振動－６

環境項目	振動	技術等の種類	予測
技術等の名称	最大速度振幅による予測（実測結果による式）[1]
技術等の概要	構造物などが被害を受ける程度と良い相関を示す最大速度振幅を予測し、最大速度振幅から振動レベルを算出する予測式である。最大速度振幅を求める式は下式に示すとおりであり、予測にあたり、Ｋ、ａ、ｂを仮定することになる。　ここで、Ｋ：火薬類の種類や性能、発破条件、地盤条件によって決まる定数Ｗ：雷管の段当たりの総装薬量（kg）ｒ：爆源からの距離（m） a、b ：実験（試験発破、既存データ等）により決まる定数最大速度振幅から振動レベルを算定する式は下式に示すとおりである。この式は、速度波形が最大速度振幅を振幅とする周波数8Hz以上の連続正弦波形（継続時間無限大）に対して成立する理論的な変換式である。
調査・対象の必要条件	発破の装薬量Ｋ、a、bの定数の設定
適用範囲	トンネル発破ベンチカット発破得られた結果はあくまでも目安にすぎないと考える。
課題	環境アセスメントの段階において、現地での試験発破を実施することは困難と考える。したがって、上記の定数を採用せざるを得ない。振動レベルの変換式は、連続正弦波形（継続時間無限大）に対して成立する理論式である。したがって、発破振動波形のように継続時間の極めて短い衝撃的な振動波形に対しては、明らかに振動レベルを過大評価することになる。
参考とした文献・資料	(社)日本騒音制御工学会技術部会・低周波音分科会（1996）発破による音と振動．山海堂、東京、pp307．大阪府（1986）阪南丘陵開発計画に係る土砂採取事業に関する環境影響評価書．
備考

技術シート　　　　　　　　登録番号：振動－７（1/2）

環境項目	振動	技術等の種類	予測
技術等の名称	最大速度振幅による予測（実測結果による式）[2]
技術等の概要	振動－5（最大速度振幅による予測（実測結果による式）[1]）における振動レベルへの換算式において、振動速度波形の最大速度振幅と振動波形の継続時間から振動レベルを算出する式が提案されている。単発発破の場合の右辺第二項の0.63は振動レベル計の動特性を規定する時定数(s)を示す。 [1]振動速度振幅の算出式ＰＰＶ＝Ｋ・Ｗ_ｍ・Ｄ^-ｎＰＰＶ：振動速度振幅の最大値（cm/s又はkine）Ｗ：薬量（kg）Ｄ：発破源からの距離（ｍ）Ｋ：発破係数ｍ：薬量に関する係数ｎ：距離減衰に関する係数：安全側をとる場合は、最も大きな値とする。 [2]振動レベルへの変換単発発破の場合* 　ここにＬvs ：単発発破の場合の振動レベル（dB）Ｔd ：振動の継続時間明かり発破（0.3秒）、トンネル発破（0.15秒）段発発破の場合ここにＬｖ：段発発破の場合の振動レベル（dB）Ｔｉ：秒時差10～250ｍｓ（使用する雷管で決定）
調査・対象の必要条件	振動振幅速度の算出式において、定数Ｋは、火薬の種類、填塞状況、穿孔等の発破条件や地盤の性質、成層状況などの要因が含まれている。より精度の高い予測値を得るためには、事前に薬量の少ない試験発破を現地で実施し、現地の状況をよりよく反映した実験式を求めることが望ましい。
適用範囲	トンネル発破ベンチカット発破得られた結果はあくまでも目安にすぎないと考える。
課題	環境アセスメントの段階において、現地での試験発破を実施することは困難と考える。したがって、上記の式を採用せざるを得ない。ただし、同様の岩種における発破時の振動レベルデータを蓄積することによって、より精度の高い実験式を得ることが可能と考える
参考とした文献・資料	（社）環境情報科学センター（1999）環境アセスメントの技術．中央法規出版、東京、pp1018． (社)日本騒音制御工学会技術部会・低周波音分科会（1996）発破による音と振動．山海堂、東京、pp307．
備考

技術シート　　　　　　　　登録番号：振動－7（2/2）

添付資料－１

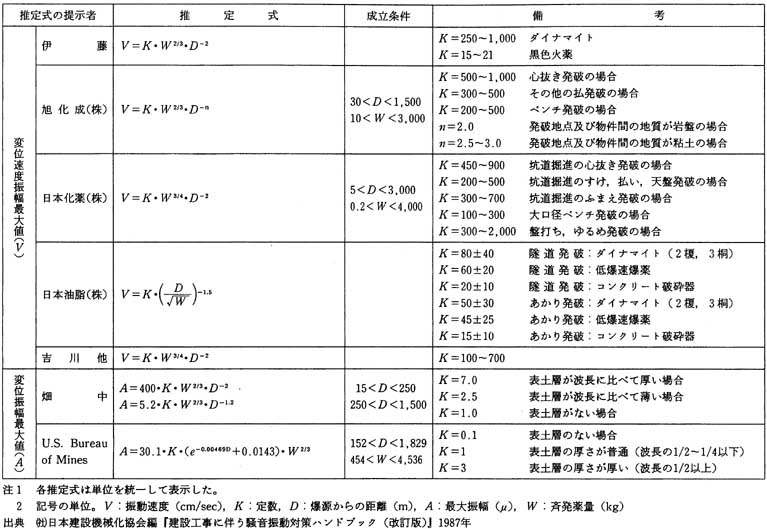

表－1　爆破による地盤振動伝播推定式

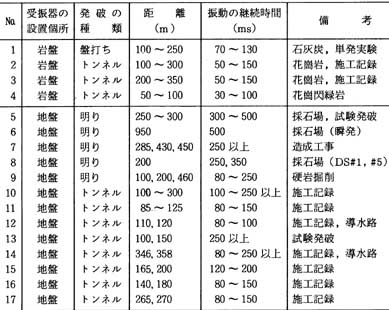

表－2　種々の現場における発破振動の段当たりの

振動速度波形の目視による継続時間

出典　（社）日本騒音制御工学会技術部会低周波音分科会（1996）

技術シート　　　　　　　　登録番号：振動－８

環境項目	振動	技術等の種類	評価
技術等の名称	環境振動に対する居住性能評価の動向

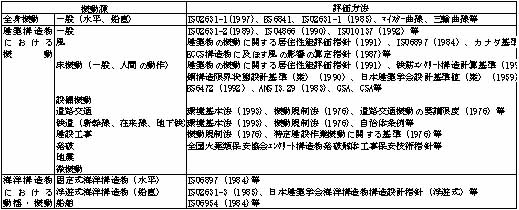

技術等の概要	居住性能評価値に関しては、加振源ごとに表－１のような基準類が国内外に制定されている。ISO2631-2(1989)などの国際基準も整備されているが、我が国では独自に基準類を制定し、評価してきた。しかし、全身振動評価の基盤となるISO2631-１が1997年に大幅に改訂されたことを受け、関連する国際基準類も改訂・整理される方向にあり、国際的動向への配慮を意識せざるを得ない状況にある。この全身振動の国際規格の改訂は、直接振動が人体に入るような乗り物や間接的に振動が人体に入る建物内振動の評価に大きな影響を及ぼすと考えられる。　我が国の振動規制法における振動レベルの測定方法は、「JISZ8735　振動レベルの測定方法」に従って「JISC1510　振動レベル計」の定める振動レベル計を用いて行なうことになっている。　 JISZ8735では、測定点については、全て敷地境界線上での振動測定となっており、この敷地境界線上での振動測定値が振動規制法で定められた値以下であれば問題ないとされてきた。しかし、この境界での値が規制値以下でも、境界から建物に伝達した振動が建物の振動特性に依存して増幅された場合に、建物内での振動が振動感覚閾値以上になり、クレームが多発しているのが現状である。　しかし、ISO2631－2(1989)、ISO/DIS2631-2(1999)においては、振動の測定を建物内での人体の近傍での測定を考えている。今後は、日本においても、建物内外での振動を測定する点等を規定していく必要があると思われる。　また、現在、我が国においては、ISO2631-2(1989)の鉛直方向の周波数補正曲線を用いて、敷地境界線上での振動レベルを測定している。しかし、人体近傍での測定を考えた場合、今後はISO2631-1(1997）で規定された鉛直方向、水平方向の周波数補正曲線及びISO2631-2(1989）、ISO/DIS2631-2（1999）で考えられている複合周波数補正曲線を用いた人体近傍での振動測定を考えなければならないと思われる。　評価方法においても、ISO2631-1(1997)における新しい周波数補正曲線の使用した建物内での人体へ入る振動の評価やISO/DIS2631-2(1999)にある建物内での人の応答の評価方法について考えていかなければならないと思われる。表－1　環境振動の発生源と評価方法出典：石川孝重（2000）
調査・対象の必要条件
適用範囲
課題
参考とした文献・資料	石川考重（2000）居住性能評価の現状－第18回環境振動シンポジウム-　性能設計に向けた環境振動評価．日本建築学会環境工学委員会　環境振動小委員会．前田節雄（2000）国際規格の動向－第18回環境振動シンポジウム-　性能設計に向けた環境振動評価．日本建築学会環境工学委員会　環境振動小委員会．
備考
